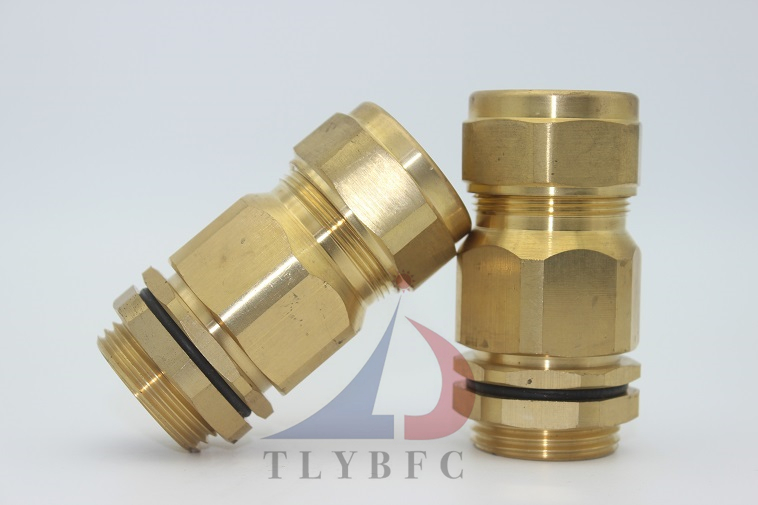

TLYBFC铠装防爆填料函安装步骤

一． 根据配电箱接线所需，剥去适当长度的电缆外护套，露出金属铠装。

二． 留取适当长度的铠装切除多余部分，对电缆进行处理。

三． 将处理好的电缆依次穿过零件6和5，其中零件6中配有密封圈，套在电缆的护套上，参见如下填料函结构图。

 1. 底座  2. 填料衬套   3. 锥体  4. 紧圈 5. 填料函体  6. 螺母

四． 金属铠装部分穿过4翻出，以做电缆的接地处理。然后，将电缆

芯线依次穿过3和2。

五． 将配套的防爆胶泥二种填料原料混合调成所需的填料，然后将填

料加到电缆芯线的间隙中及芯线周围，使其尺寸接近于零件2的内径，同时零件3的空腔中也加入适量填料。

六． 将零件3的锥件插入到铠装内，并将零件2套到零件3上。

七． 将零件1拧在配电箱的入口孔上。将穿过零件2~6的电缆插入零

件1中，然后将零件5拧在零件1上。这样使零件4压紧在金属铠装和零件3的锥体上，零件2与零件3之间套牢。

八.把零件6拧紧在零件5上，使零件6中的密封圈紧固在电缆外护套上。

九． 填料函安装完毕后应保证填料套内充满填料，无气泡等现象，以免影响其性能。

注意：

1.穿线操作时应注意，不要损伤电缆的护套。

2.填料前应将电缆擦净，填料后零件上多余填料擦净。
