产品材质：接头主体部位采用不锈钢、黄铜镀镍制成，夹紧件采用尼龙塑料（PA）制成，密封件和O型密封圈均采用丁腈橡胶（NBR）制成；
产品认证：欧洲CE认证、欧洲ROHS认证；
防护等级：在规定的卡口范围内，并使用O型密封圈旋紧迫紧头，达到IP68-10巴压力；
工作温度：静态：-40℃到100℃，短时间达120℃。
动态：-20℃~到80℃，短时间达100℃；
螺纹长度：短螺纹适合用于薄型机板的开孔或附有内螺纹的设备上，长螺纹适合接合厚型机板。螺纹加长型可定制；

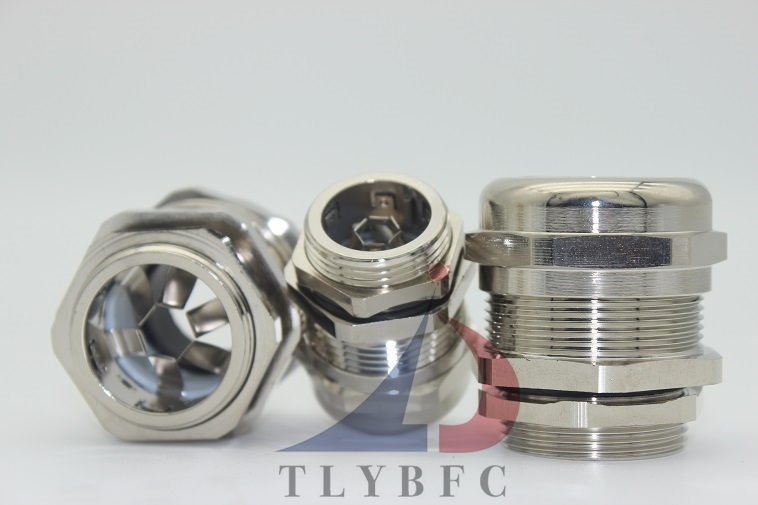

产品特性：本产品经特殊设计，将金属电缆固定头当作是一个端体，当隔离线电缆进入本固定头时.可利用固定头内所附加的铜制接触片来与电缆线内的金属隔离编制网作接触，进而引导干扰的电磁波到接地线上，使电磁波干扰源得以疏散。本款铜制电缆固定头全方位尺寸能充分地被应用到所有需防磁波的出线领域上，并扎实的提供防水IP68与固定抗拉的效果；更多选择：可根据客户实际需要，特别定制。需要订购时欢迎来电咨询。
Material: Brass. nickel plated、Staninless steel
Claw: PA
Sealing and sealing ring: NBR
Approvals: CE, ROHS,
Protection degree: IP68
Temperature Resistance:-400℃ to 100℃, short time to 120℃
Function: EMC cable gland is designed for use with unarmoured, elastometric and plastic cable or braided cables where EMC is requi red Suitable for both indoor & outdoor applications, seals on cable outer sheath to IP68, and if fitted with patented EMC membrane, suitable to carry on cable shield.
M螺纹， M-EMC Thread
型号
Model number
|
螺纹规格
Thread Dimension
|
接线范围
Clamping range（mm）
|
螺纹外径
AG（mm）
|
螺纹长度
GL
|
高度
H
|
扳手尺寸
Wrench Size（mm）
|
订货号
Article No.
|
包装单位
Packet Units
|
|
TLYBFC-RHSM.EMC.M12.A
|
M12×1.5
|
3-6.5
|
12.0
|
6.5
|
19
|
14
|
39 00 5022 0120 07
|
50
|
|
TLYBFC-RHSM.EMC.M16.A
|
M16×1.5
|
5-10
|
16.0
|
6
|
22
|
20
|
39 00 5022 0160 07
|
50
|
|
TLYBFC-RHSM.EMC.M16.B
|
M16×1.5
|
4-8
|
16.0
|
6
|
22
|
20
|
39 00 5022 0161 07
|
50
|
|
TLYBFC-RHSM.EMC.M20.A
|
M20×1.5
|
10-14
|
20.0
|
6
|
24
|
24
|
39 00 5022 0200 07
|
50
|
|
TLYBFC-RHSM.EMC.M20.B
|
M20×1.5
|
7-12
|
20.0
|
6
|
24
|
24
|
39 00 5022 0201 07
|
50
|
|
TLYBFC-RHSM.EMC.M25.A
|
M25×1.5
|
13-18
|
25.0
|
7
|
26
|
30
|
39 00 5022 0250 07
|
20
|
|
TLYBFC-RHSM.EMC.M25.B
|
M25×1.5
|
9-16
|
25.0
|
7
|
26
|
30
|
39 00 5022 0251 07
|
20
|
|
TLYBFC-RHSM.EMC.M32.A
|
M32×1.5
|
18-25
|
32.0
|
8
|
31
|
40
|
39 00 5022 0320 07
|
20
|
|
TLYBFC-RHSM.EMC.M32.B
|
M32×1.5
|
15-22
|
32.0
|
8
|
31
|
40
|
39 00 5022 0321 07
|
20
|
|
TLYBFC-RHSM.EMC.M32.C
|
M32×1.5
|
15-25
|
32.0
|
8
|
33
|
36
|
39 00 5022 0322 07
|
20
|
|
TLYBFC-RHSM.EMC.M40.A
|
M40×1.5
|
22-32
|
40.0
|
8
|
37
|
50
|
39 00 5022 0400 07
|
10
|
|
TLYBFC-RHSM.EMC.M50.A
|
M50×1.5
|
32-38
|
50.0
|
9
|
37
|
57
|
39 00 5022 0500 07
|
10
|
|
TLYBFC-RHSM.EMC.M63.A
|
M63×1.5
|
37-44
|
63.0
|
10
|
38
|
64/68
|
39 00 5022 0630 07
|
5
|
|
TLYBFC-RHSM.EMC.M63.B
|
M63×1.5
|
38-53
|
63.0
|
10
|
38
|
64/68
|
39 00 5022 0631 07
|
5
|
型号
Model number
|
螺纹规格
Thread Dimension
|
接线范围
Clamping range（mm）
|
螺纹外径
AG（mm）
|
螺纹长度
GL
|
高度
H
|
扳手尺寸
Wrench Size（mm）
|
订货号
Article No.
|
包装单位
Packet Units
|
|
TLYBFC-RHSM.EMC.PG7.A
|
PG7
|
3-6.5
|
12.5
|
5
|
19
|
14
|
39 00 5022 1070 07
|
50
|
|
TLYBFC-RHSM.EMC.PG9.B
|
PG9
|
4-8
|
15.2
|
6
|
21
|
17
|
39 00 5022 1091 07
|
50
|
|
TLYBFC-RHSM.EMC.PG11.A
|
PG11
|
5-10
|
18.6
|
6
|
22
|
20
|
39 00 5022 1110 07
|
50
|
|
TLYBFC-RHSM.EMC.PG13.5.B
|
PG13.5
|
6-12
|
20.4
|
6.5
|
24
|
22
|
39 00 5022 1131 07
|
50
|
|
TLYBFC-RHSM.EMC.PG16.A
|
PG16
|
10-14
|
22.5
|
6.5
|
23
|
24
|
39 00 5022 1160 07
|
50
|
|
TLYBFC-RHSM.EMC.PG21.B
|
PG21
|
13-18
|
28.3
|
7
|
24
|
30
|
39 00 5022 1211 07
|
20
|
|
TLYBFC-RHSM.EMC.PG29.A
|
PG29
|
18-25
|
37
|
8
|
29
|
40
|
39 00 5022 1290 07
|
20
|
|
TLYBFC-RHSM.EMC.PG29.B
|
PG29
|
13-20
|
37
|
8
|
29
|
40
|
39 00 5022 1291 07
|
20
|
|
TLYBFC-RHSM.EMC.PG36.A
|
PG36
|
22-32
|
47
|
8
|
35
|
50
|
39 00 5022 1360 07
|
10
|
|
TLYBFC-RHSM.EMC.PG36.B
|
PG36
|
20-26
|
47
|
8
|
35
|
50
|
39 00 5022 1361 07
|
10
|
|
TLYBFC-RHSM.EMC.PG42.A
|
PG42
|
32-38
|
54
|
9
|
37
|
57
|
39 00 5022 1420 07
|
10
|
|
TLYBFC-RHSM.EMC.PG42.B
|
PG42
|
25-31
|
54
|
9
|
37
|
57
|
39 00 5022 1421 07
|
10
|
|
TLYBFC-RHSM.EMC.PG48.A
|
PG48
|
37-44
|
59.3
|
10
|
38
|
64
|
39 00 5022 1480 07
|
5
|
|
TLYBFC-RHSM.EMC.PG48.B
|
PG48
|
38-53
|
59.3
|
10
|
38
|
64
|
39 00 5022 1481 07
|
5
|
