螺牙规格：公制牙MG螺牙，德制PG牙，英制G(PF)管制螺牙，美制NPT锥形螺牙。

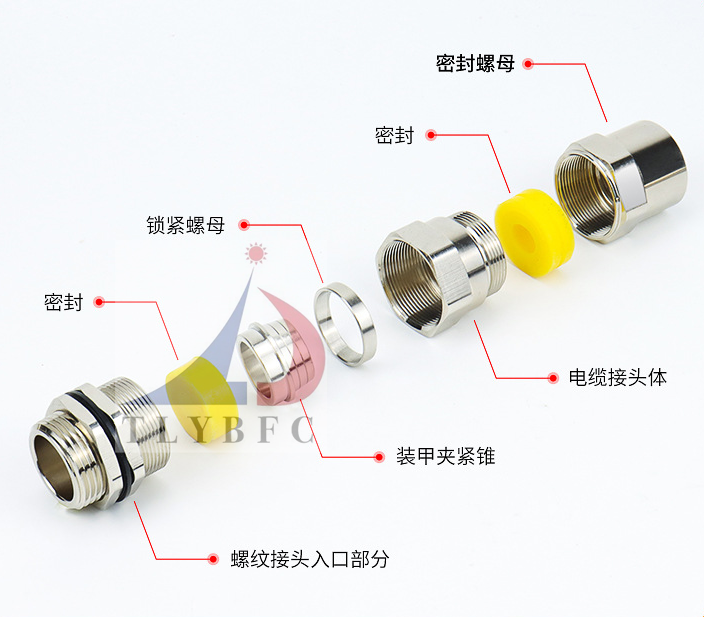

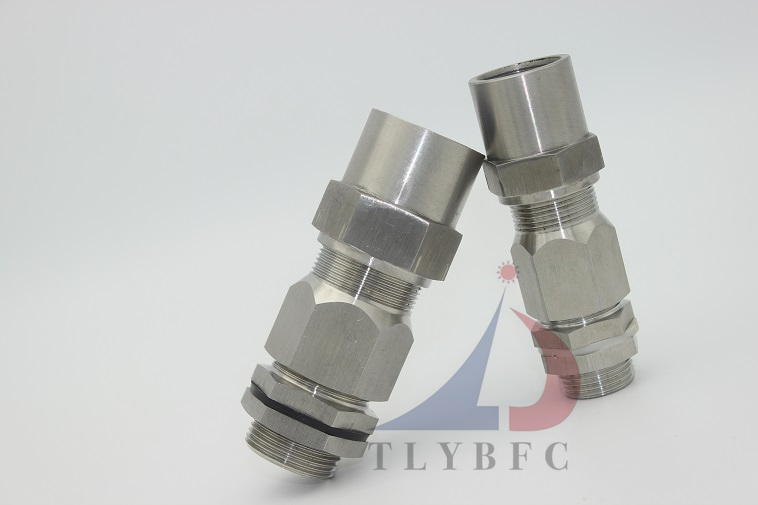

产品说明：采用304不锈钢原材料配合数控机床加工制成，内置隔爆衬套和铠装电缆
卡环，防爆功能特强，适合各类钢带，钢丝铠装电缆。
电缆锁紧采用填料密封，防护性能好.具有快捷安装，安全可靠，防护性能好，防爆性
能等特点，另抗拉力特强，可防水、防尘、抗盐、耐
弱酸、油、油脂及一般溶剂。
防护等级 ：在规定的卡口范围内，并使用密封圈旋紧迫紧头，达到IP66-10Bar ，根
据要求可达到IP67/IP68.
工作温度 ：-40℃~＋120℃短时可达＋150℃
产品材質 ：不锈钢搭配硅胶制成。
适用电缆类型：编织铠装、钢带铠装（STA）
可选附件：接地片、密封圈、螺母、菊花垫片、护套
使用方法：先将铠装电缆外层剪开，然后固定在铠装电缆卡环上，旋紧迫紧螺帽即可。
适用场所 ：1区.2区危险场所及IIA.IIB.IIC类爆炸性气体环境。
|
产品型号
|
公制
|
美制
|
英制
|
出线电缆范围
|
进线范围
|
长度 L
|
对边尺寸
|
包装数量
|
TLYBFC-BDM-H-EX-SS
|
M20X1.5
|
NPT1/2
|
G1/2
|
5-10
|
9-15
|
86
|
27/30
|
50
|
TLYBFC-BDM-H-EX-SS
|
M25X1.5
|
NPT3/4
|
G3/4
|
9-15
|
14-20
|
86
|
33/37
|
25
|
TLYBFC-BDM-H-EX-SS
|
M32X1.5
|
NPT1
|
G1
|
14-20
|
19-25
|
90
|
38/42
|
20
|
TLYBFC-BDM-H-EX-SS
|
M40X1.5
|
NPT1 1/4
|
G1 1/4
|
19-25
|
25-32
|
93
|
45/49
|
15
|
TLYBFC-BDM-H-EX-SS
|
M50X1.5*S
|
NPT1 1/2*S
|
G1 1/2*S
|
25-32
|
31-36
|
93
|
54/59
|
10
|
TLYBFC-BDM-H-EX-SS
|
M50X1.5
|
NPT1 1/2
|
G1 1/2
|
31-36
|
35-40
|
93
|
54/59
|
10
|
TLYBFC-BDM-H-EX-SS
|
M63X1.5*S
|
NPT2*S
|
G2*S
|
34-40
|
39-45
|
93
|
64/69
|
5
|
TLYBFC-BDM-H-EX-SS
|
M63X1.5
|
NPT2*
|
G2
|
39-45
|
45-50
|
93
|
64/69
|
5
|
TLYBFC-BDM-H-EX-SS
|
M75X1.5*S
|
NPT2 1/2*S
|
G2 1/2*S
|
41-50
|
48-56
|
108
|
82/87
|
5
|
TLYBFC-BDM-H-EX-SS
|
M75X1.5
|
NPT2 1/2
|
G2 1/2
|
48-56
|
56-65
|
108
|
82/87
|
5
|
TLYBFC-BDM-H-EX-SS
|
M90X2.0
|
NPT3
|
G3
|
51-65
|
64-75
|
108
|
100/105
|
2
|
TLYBFC-BDM-H-EX-SS
|
M115X2.0
|
NPT4
|
G4
|
74-84
|
87-98
|
108
|
120/125
|
1
|
|
型号规格
|
出线
|
进线
|
螺纹长度
|
G1
|
G2
|
包装数量
|
|
TLYBFC-VIII-G1/2 S
|
4-9
|
6-12
|
15
|
G1/2
|
G1/2
|
100
|
|
TLYBFC-VIII-G1/2
|
7-11
|
9-15
|
15
|
G1/2
|
G3/4
|
100
|
|
TLYBFC-VIII-G3/4 S
|
7-11
|
9-15
|
15
|
G3/4
|
G3/4
|
50
|
|
TLYBFC-VIII-G3/4
|
11-17
|
14-22
|
15
|
G3/4
|
G1
|
50
|
|
TLYBFC-VIII-G 1 S
|
11-17
|
14-22
|
19
|
G1
|
G1
|
30
|
|
TLYBFC-VIII-G 1
|
15-22
|
19-28
|
19
|
G1
|
G1 1/4
|
30
|
|
TLYBFC-VIII-G1 1/4 S
|
19-25
|
24-28
|
19
|
G1 1/4
|
G1 1/4
|
25
|
|
TLYBFC-VIII-G1 1/4
|
19-25
|
27-33
|
19
|
G1 1/4
|
G1 1/2
|
25
|
|
TLYBFC-VIII-G1 1/2 S
|
22-27
|
29-35
|
19
|
G1 1/2
|
G1 1/2
|
20
|
|
TLYBFC-VIII-G1 1/2
|
27-32
|
34-41
|
19
|
G1 1/2
|
G2
|
20
|
|
TLYBFC-VIII-G 2 S
|
30-36
|
38-45
|
19
|
G2
|
G2
|
10
|
|
TLYBFC-VIII-G 2
|
36-41
|
44-52
|
19
|
G2
|
G2 1/2
|
10
|
|
TLYBFC-VIII-G2 1/2 S
|
36-41
|
44-52
|
19
|
G2 1/2
|
G2 1/2
|
10
|
|
TLYBFC-VIII-G2 1/2
|
30-50
|
47-74
|
19
|
G2 1/2
|
G3
|
10
|
|
TLYBFC-VIII-G 3 S
|
30-50
|
47-74
|
19
|
G3
|
G3
|
10
|
|
TLYBFC-VIII-G 3
|
38-57
|
55-87
|
19
|
G3
|
G4
|
10
|
|
TLYBFC-VIII-G 4 S
|
38-57
|
55-87
|
19
|
G4
|
G4
|
5
|
|
TLYBFC-VIII-G 4
|
48-80
|
62-103
|
19
|
G4
|
G4 1/2
|
5
|
|
|
|
|
|
|
|
|
|
TLYBFC-CIII-M20X1.5
|
7-11
|
9-15
|
15
|
M20X1.5
|
M25X1.5
|
100
|
|
TLYBFC-VIII-M25X1.5 S
|
7-11
|
9-15
|
15
|
M25X1.5
|
M25X1.5
|
100
|
|
TLYBFC-VIII-M25X1.5
|
11-17
|
14-22
|
15
|
M25X1.5
|
M32X1.5
|
100
|
|
TLYBFC-VIII-M32X1.5 S
|
11-17
|
14-22
|
19
|
M32X1.5
|
M32X1.5
|
50
|
|
TLYBFC-VIII-M32X1.5
|
15-22
|
19-28
|
19
|
M32X1.5
|
M40X1.5
|
50
|
|
TLYBFC-VIII-M40X1.5 S
|
19-25
|
24-28
|
19
|
M40X1.5
|
M40X1.5
|
30
|
|
TLYBFC-VIII-M40X1.5
|
19-25
|
27-33
|
19
|
M40X1.5
|
M50X1.5
|
30
|
|
TLYBFC-VIII-M50X1.5 S
|
22-27
|
29-35
|
19
|
M50X1.5
|
M50X1.5
|
25
|
|
TLYBFC-VIII-M50X1.5
|
27-32
|
34-41
|
19
|
M50X1.5
|
M63X1.5
|
25
|
|
TLYBFC-VIII-M63X1.5 S
|
30-36
|
38-45
|
19
|
M63X1.5
|
M63X1.5
|
20
|
|
TLYBFC-VIII-M63X1.5
|
36-41
|
44-52
|
19
|
M63X1.5
|
M75X1.5
|
20
|
|
TLYBFC-VII-M75X1.5 S
|
36-41
|
44-52
|
19
|
M75X1.5
|
M75X1.5
|
10
|
|
TLYBFC-VIII-M75X1.5
|
30-50
|
47-74
|
19
|
M75X1.5
|
M90X2
|
10
|
|
TLYBFC-VIII-M90X2 S
|
30-50
|
47-74
|
19
|
M90X2
|
M90X2
|
10
|
|
TLYBFC-VIII-M90X2
|
38-57
|
55-87
|
19
|
M90X2
|
M115X2
|
10
|
|
TLYBFC-VIII-M115X2 S
|
38-57
|
55-87
|
19
|
M115X2
|
M115X2
|
5
|
|
TLYBFC-VIII-M115X2
|
48-80
|
62-103
|
19
|
M115X2
|
M125X2
|
5
|
