螺牙规格: 公制牙(Metric)、PG牙、G牙、
产品材质：A.C.F部分采用UL认可之无卤素（Halogen-Free）尼龙PA66(防火等级UL94V-2)制成;(可定制UL认可的V-0防火等级尼龙原料);B.D部分采用三元乙丙(EPDM)耐候橡胶制成。(可定制耐寒、耐高温橡胶;耐高酸碱、耐化学与抗腐蚀橡胶)。
工作温度：-40℃~115℃，短时间达150℃
产品颜色：黑色、灰色（特殊颜色可以定做）
使用方法：尼龙弯接头是软管配套产品，可接入设备箱体上，也可以根据选用螺纹接入
进出口为内螺纹的电动设备上，只需软管快速插入接口即可。

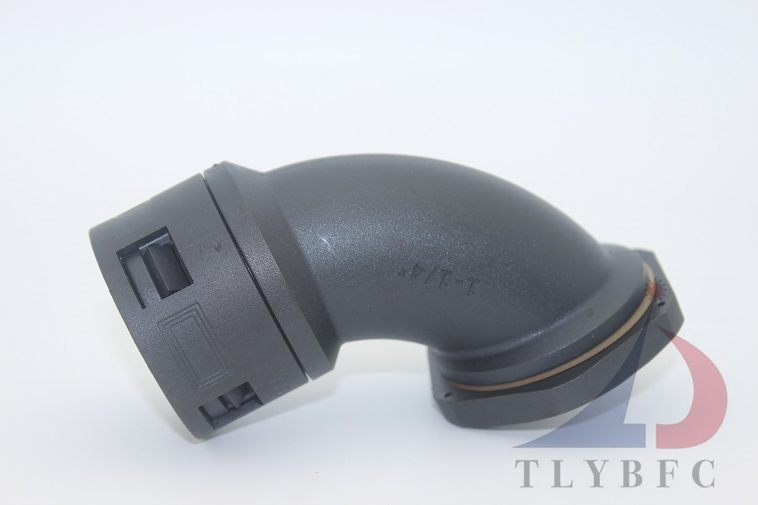

产品特性：尼龙弯接头能依制度的出线角度固定尼龙软管，并大大地减低弯曲所需的空间，还能防止尼龙软管过度弯曲所造成的破损或寿命缩短，以及能保护电缆线的弯曲部位。本款尼龙快速弯接头能完美地抗水压，是一款即使拉扯尼龙软管也能完全保持不掉，广泛地应用于移动式的自动化设备之防水，放油的场合，内锁扣和本体特殊设计，装卸只需拔插无需工具。
M制螺纹：
|
型号
|
配波纹管规格
|
内径(mm)
|

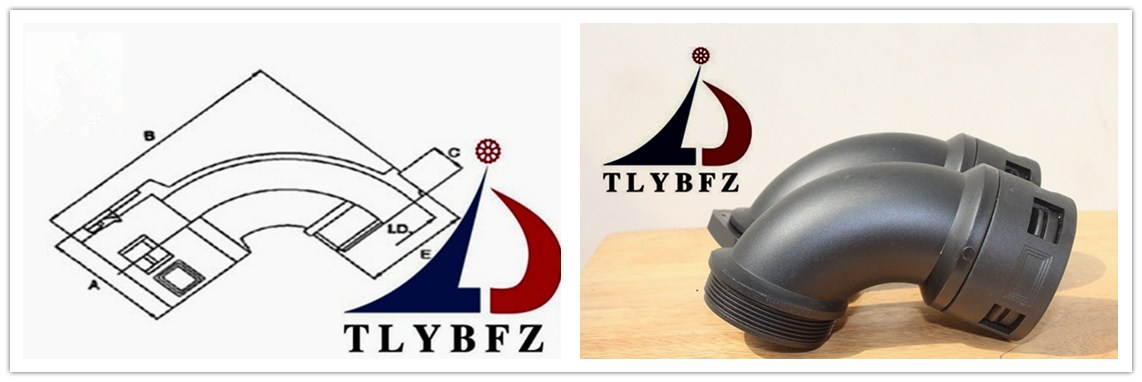

尺寸(mm)
|
牙规格
|
包装(pcs/bag)
|
|
A
|
B
|
C
|
E
|
|
TLYBFZ-NLL-M10*1.5
|
1/4"
|
7.0
|
17.5
|
46.0
|
10.0
|
10.0
|
M10*1.5
|
50
|
|
TLYBFZ-NLL-M12*1.5
|
5/16"
|
8.0
|
20.7
|
56.5
|
10.4
|
12.0
|
M12*1.5
|
50
|
|
TLYBFZ-NLL-M16*1.5
|
3/8"
|
11.9
|
23.2
|
11.2
|
11.2
|
15.9
|
M16*1.5
|
50
|
|
TLYBFZ-NLL-M20*1.5
|
1/2"
|
15.5
|
30.4
|
12.1
|
12.1
|
19.6
|
M20*1.5
|
50
|
|
TLYBFZ-NLL-M25*1.5
|
3/4"
|
20.6
|
36.8
|
13.6
|
13.6
|
24.9
|
M25*1.5
|
50
|
|
TLYBFZ-NLL-M32*1.5
|
1"
|
27.4
|
44.3
|
15.3
|
15.3
|
32.4
|
M32*1.5
|
30
|
|
TLYBFZ-NLL-M40*1.5
|
1 1/4"
|
34.1
|
53.0
|
17.3
|
17.3
|
40.3
|
M40*1.5
|
20
|
|
TLYBFZ-NLL-M50*1.5
|
2"
|
41.2
|
66.3
|
17.5
|
17.5
|
50.0
|
M50*1.5
|
10
|
PG制螺纹：
|
型号
|
配波纹管规格
|
内径(mm)
|
尺寸(mm)
|
牙规格
|
包装(pcs/bag)
|
|
A
|
B
|
C
|
E
|
|
TLYBFZ-NLL-PG7
|
1/4"
|
8.5
|
17.5
|
46.0
|
8.0
|
12.5
|
PG7
|
50
|
|
TLYBFZ-NLL-PG9
|
5/16"
|
11.1
|
20.5
|
57.0
|
10.6
|
15.2
|
PG9
|
50
|
|
TLYBFZ-NLL-PG11
|
3/8"
|
12.0
|
23.2
|
60.5
|
11.3
|
18.6
|
PG11
|
50
|
|
TLYBFZ-NLL-PG16
|
1/2"
|
16.5
|
30.3
|
73.0
|
12.0
|
22.5
|
PG16
|
50
|
|
TLYBFZ-NLL-PG21
|
3/4"
|
22.4
|
37.1
|
83.0
|
12.0
|
28.3
|
PG21
|
50
|
|
TLYBFZ-NLL-PG29
|
1"
|
30.9
|
44.4
|
96.7
|
12.0
|
37.0
|
PG29
|
30
|
|
TLYBFZ-NLL-PG36
|
1 1/4"
|
39.0
|
53.0
|
108.5
|
12.2
|
47.0
|
PG36
|
20
|
|
TLYBFZ-NLL-PG48
|
2"
|
48.5
|
66.6
|
127.0
|
14.7
|
59.3
|
PG48
|
10
|
英制螺纹：
|
型号
|
配波纹管规格
|
内径(mm)
|
尺寸(mm)
|
牙规格
|
包装(pcs/bag)
|
|
A
|
B
|
C
|
E
|
|
TLYBFZ-NLL-PF3/8"
|
1/4"
|
10.5
|
17.5
|
46.0
|
10.0
|
16.3
|
PF3/8"
|
50
|
|
TLYBFZ-NLL-PF3/8"
|
5/16"
|
10.5
|
20.6
|
56.0
|
13.0
|
16.3
|
PF3/8"
|
50
|
|
TLYBFZ-NLL-PF1/2"
|
3/8"
|
17.0
|
23.0
|
60.0
|
13.0
|
20.9
|
PF1/2"
|
50
|
|
TLYBFZ-NLL-PF1/2"
|
1/2"
|
16.7
|
30.0
|
72.5
|
12.1
|
21.0
|
PF1/2"
|
50
|
|
TLYBFZ-NLL-PF3/4"
|
3/4"
|
22.1
|
37.1
|
83.2
|
13.0
|
26.5
|
PF3/4"
|
50
|
|
TLYBFZ-NLL-PF1"
|
1"
|
27.2
|
44.1
|
96.4
|
15.0
|
33.2
|
PF1"
|
30
|
|
TLYBFZ-NLL-PF1-1/4"
|
1 1/4"
|
35.9
|
53.1
|
108.0
|
17.2
|
45.0
|
PF1-1/4"
|
20
|
|
TLYBFZ-NLL-PF2"
|
2"
|
49.5
|
66.7
|
126.5
|
21.2
|
59.6
|
PF2"
|
10
|
