产品材质：PA尼龙（polyamide）
工作温度： -40~＋120℃，短时可达+140℃
阻燃等级： UL94-V2
产品认证： 欧盟环保ROHS
颜 色： 黑色，灰色，其他颜色可以定做

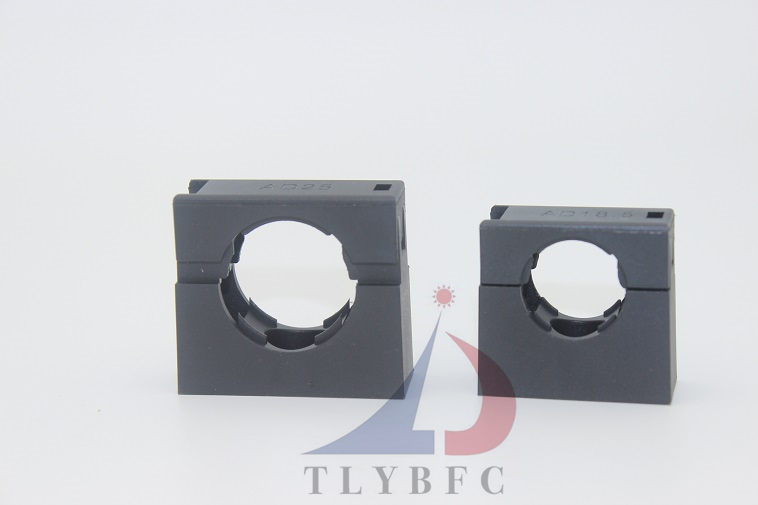

产品特性：固定座是软管的配套产品，用于固定软管或线缆等，固定座的底座与护盖采用卡扣式设计，
安装便捷，省时省工。软管固定座内部槽状结构使软管在纵向不可移动，而轴向仍可自由旋
转节省空间，安全牢固，整洁美观。
供应范围：带盖与不带盖两种
使用方法：软管固定座安装便捷，把底座用螺丝固定于基板上 ，然后把波纹管按入软管固定座卡槽内
即可夹紧，最后扣上盖子即可。
产品应用：机械设备、汽车线束、工程安装、配电系统、通信照明、船舶设备、轨道交通、自动化设
备等配线固定作用。
带盖固定座规格表：
|
产品型号
|
适配软管规格
|
B(mm)
|
H(mm)
|
T(mm)
|
M(mm)
|
A(mm)
|
包装数量
|
|
TLYBFC-GDZ-JF10
|
1/4 10MM
|
25
|
23
|
12.5
|
3.5
|
6
|
100
|
|
TLYBFC-GDZ-JF13
|
5/16 13MM
|
29
|
27
|
11
|
4
|
7
|
100
|
|
TLYBFC-GDZ-JF15
|
3/8 15.8MM
|
30
|
27
|
12
|
4
|
8
|
100
|
|
TLYBFC-GDZ-JF18
|
18.5MM
|
32
|
29
|
14
|
5
|
9
|
50
|
|
TLYBFC-GDZ-JF21
|
1/2 21.2MM
|
35
|
34
|
15
|
5.5
|
9.5
|
50
|
|
TLYBFC-GDZ-JF25
|
25MM
|
38
|
38
|
14
|
6.5
|
10
|
50
|
|
TLYBFC-GDZ-JF28
|
3/4 28.5MM
|
42
|
42
|
16
|
6.5
|
11.5
|
50
|
|
TLYBFC-GDZ-JF34
|
1** 34.5MM
|
51
|
48
|
16
|
6.5
|
11.5
|
25
|
|
TLYBFC-GDZ-JF42
|
1 1/4 42.5MM
|
61
|
56
|
19
|
6.5
|
11.5
|
20
|
|
TLYBFC-GDZ-JF54
|
2** 54.5MM
|
73
|
69
|
19
|
6.5
|
11.5
|
20
|
不带盖固定座规格表：
|
产品型号
|
适配软管规格
|
B(mm)
|
H(mm)
|
T(mm)
|
M(mm)
|
A(mm)
|
包装数量
|
|
TLYBFC-GDZ-JF10B
|
1/4 10MM
|
25
|
20
|
12.5
|
3.5
|
6
|
100
|
|
TLYBFC-GDZ-JF13B
|
5/16 13MM
|
29
|
23
|
11
|
4
|
7
|
100
|
|
TLYBFC-GDZ-JF15B
|
3/8 15.8MM
|
30
|
23
|
12
|
4
|
8
|
100
|
|
TLYBFC-GDZ-JF18B
|
18.5MM
|
32
|
26
|
14
|
5
|
9
|
50
|
|
TLYBFC-GDZ-JF21B
|
1/2 21.2MM
|
35
|
30
|
15
|
5.5
|
9.5
|
50
|
|
TLYBFC-GDZ-JF25B
|
25MM
|
38
|
34
|
14
|
6.5
|
10
|
50
|
|
TLYBFC-GDZ-JF28B
|
3/4 28.5MM
|
42
|
38
|
16
|
6.5
|
11.5
|
50
|
|
TLYBFC-GDZ-JF34B
|
1** 34.5MM
|
51
|
44
|
16
|
6.5
|
11.5
|
25
|
|
TLYBFC-GDZ-JF42B
|
1 1/4 42.5MM
|
61
|
50
|
19
|
6.5
|
11.5
|
20
|
|
TLYBFC-GDZ-JF54B
|
2** 54.5MM
|
73
|
64
|
19
|
6.5
|
11.5
|
20
|
产品特性
双扣包塑金属软管具有很好防水、绝缘性，抗拉性，双扣设计，安全牢固。
表面采用PVC材料，且PVC塑料中添加了防火阻燃剂结构为反扣型，增加抗拉强度、不容易折断或变形。
弯曲性能好，内部平滑构造，在穿引电线电缆时及容易。
产品描述
产品材质：
采用镀锌钢带或不锈钢201或304及特殊防腐处理；内JS外PVC或PU包塑组成, 外层包塑低烟无毒环保，表
面加PVC或PU被覆，且PVC或PU塑料其中添加防火阻燃剂，并加抗UV紫外线和防止老化作用之成份。
温度范围：-25℃至80℃，短时间达100℃，可定制抗高温耐低温产品。
防护等级：IP68
阻燃等级：V0（UL94）
产品颜色： 黑色和灰色
应用领域： 铁路，机车，交通系统工程，空调，各种机械，自动化控制设备，发电厂，化工，
输配电系统，通信系统，船舶，大厦，厂房内及屋外露出部分之配线保护。
产品用途： 保护电线电缆以及达到绝缘、防水、并可增进线缆弯曲美观。
使用方法： 先将电线电缆穿入管内，再配上JS-DPJ型接头相应的型号即可。
PVC包塑
|
灰色编号
|
黑色编号
|
公称内径
|
英制规格
|
外径及允许偏差
|
自然弯曲半径
|
包装数量
|
|
TLYBFC-SKJ-JSH-PVC-6G
|
TLYBFC-SKJ-JSH-PVC-6B
|
6
|
3/16
|
9.00±0.4
|
40
|
100
|
|
TLYBFC-SKJ-JSH-PVC-8G
|
TLYBFC-SKJ-JSH-PVC-8B
|
8
|
1/4
|
11.8±0.4
|
45
|
100
|
|
TLYBFC-SKJ-JSH-PVC-10G
|
TLYBFC-SKJ-JSH-PVC-10B
|
10
|
5/16
|
14.5±04
|
55
|
50
|
|
TLYBFC-SKJ-JSH-PVC-12G
|
TLYBFC-SKJ-JSH-PVC-12B
|
12
|
3/8
|
16.8±0.5
|
65
|
50
|
|
TLYBFC-SKJ-JSH-PVC-15G
|
TLYBFC-SKJ-JSH-PVC-15B
|
15
|
1/2
|
20.2±0.5
|
85
|
50
|
|
TLYBFC-SKJ-JSH-PVC-20G
|
TLYBFC-SKJ-JSH-PVC-20B
|
20
|
3/4
|
25.0±0.5
|
100
|
50
|
|
TLYBFC-SKJ-JSH-PVC-25G
|
TLYBFC-SKJ-JSH-PVC-25B
|
25
|
1
|
30.7±0.5
|
120
|
50
|
|
TLYBFC-SKJ-JSH-PVC-32G
|
TLYBFC-SKJ-JSH-PVC-32B
|
32
|
1 1/4
|
38.6±0.5
|
150
|
25
|
|
TLYBFC-SKJ-JSH-PVC-38G
|
TLYBFC-SKJ-JSH-PVC-38B
|
38
|
1 1/2
|
44.6±0.6
|
180
|
25
|
|
TLYBFC-SKJ-JSH-PVC-51G
|
TLYBFC-SKJ-JSH-PVC-51B
|
51
|
2
|
59.0±1.0
|
220
|
20
|
|
TLYBFC-SKJ-JSH-PVC-64G
|
TLYBFC-SKJ-JSH-PVC-64B
|
64
|
2 1/2
|
73.5±1.5
|
310
|
10
|
|
TLYBFC-SKJ-JSH-PVC-75G
|
TLYBFC-SKJ-JSH-PVC-75B
|
75
|
3
|
83.5±2.0
|
350
|
10
|
|
TLYBFC-SKJ-JSH-PVC-100G
|
TLYBFC-SKJ-JSH-PVC-100B
|
100
|
4
|
109.5±3.0
|
410
|
10
|
|
TLYBFC-SKJ-JSH-PVC-125G
|
TLYBFC-SKJ-JSH-PVC-125B
|
125
|
5
|
135.5±3.0
|
460
|
5
|
|
TLYBFC-SKJ-JSH-PVC-150G
|
TLYBFC-SKJ-JSH-PVC-150B
|
150
|
6
|
161.5±4.0
|
500
|
5
|
PU包塑
|
灰色编号
|
黑色编号
|
公称内径
|
英制规格
|
外径及允许偏差
|
自然弯曲半径
|
包装数量
|
|
TLYBFC-SKJ-JSH-PU-6G
|
TLYBFC-SKJ-JSH-PU-6B
|
6
|
3/16
|
9.00±0.4
|
40
|
100
|
|
TLYBFC-SKJ-JSH-PU-8G
|
TLYBFC-SKJ-JSH-PU-8B
|
8
|
1/4
|
11.8±0.4
|
45
|
100
|
|
TLYBFC-SKJ-JSH-PU-10G
|
TLYBFC-SKJ-JSH-PU-10B
|
10
|
5/16
|
14.5±0.4
|
55
|
50
|
|
TLYBFC-SKJ-JSH-PU-12G
|
TLYBFC-SKJ-JSH-PU-12B
|
12
|
3/8
|
16.8±0.5
|
65
|
50
|
|
TLYBFC-SKJ-JSH-PU-15G
|
TLYBFC-SKJ-JSH-PU-15B
|
15
|
1/2
|
20.2±0.5
|
85
|
50
|
|
TLYBFC-SKJ-JSH-PU-20G
|
TLYBFC-SKJ-JSH-PU-20B
|
20
|
3/4
|
25.0±0.5
|
100
|
50
|
|
TLYBFC-SKJ-JSH-PU-25G
|
TLYBFC-SKJ-JSH-PU-25B
|
25
|
1
|
30.7±0.5
|
120
|
50
|
|
TLYBFC-SKJ-JSH-PU-32G
|
TLYBFC-SKJ-JSH-PU-32B
|
32
|
1 1/4
|
38.6±0.5
|
150
|
25
|
|
TLYBFC-SKJ-JSH-PU-38G
|
TLYBFC-SKJ-JSH-PU-38B
|
38
|
1 1/2
|
44.6±0.6
|
180
|
25
|
|
TLYBFC-SKJ-JSH-PU-51G
|
TLYBFC-SKJ-JSH-PU-51B
|
51
|
2
|
59.0±1.0
|
220
|
20
|
|
TLYBFC-SKJ-JSH-PU-64G
|
TLYBFC-SKJ-JSH-PU-64B
|
64
|
2 1/2
|
73.5±1.5
|
310
|
10
|
|
TLYBFC-SKJ-JSH-PU-75G
|
TLYBFC-SKJ-JSH-PU-75B
|
75
|
3
|
83.5±2.0
|
350
|
10
|
|
TLYBFC-SKJ-JSH-PU-100G
|
TLYBFC-SKJ-JSH-PU-100B
|
100
|
4
|
109.5±3.0
|
410
|
10
|
|
TLYBFC-SKJ-JSH-PU-125G
|
TLYBFC-SKJ-JSH-PU-125B
|
125
|
5
|
135.5±3.0
|
460
|
5
|
|
TLYBFC-SKJ-JSH-PU-150G
|
TLYBFC-SKJ-JSH-PU-150B
|
150
|
6
|
161.5±4.0
|
500
|
5
|
PA包塑
|
灰色编号
|
黑色编号
|
公称内径
|
英制规格
|
外径及允许偏差
|
自然弯曲半径
|
包装数量
|
|
TLYBFC-SKJ-JSH-PA-6G
|
TLYBFC-SKJ-JSH-PA-6B
|
6
|
3/16
|
9.00±0.25
|
40
|
100
|
|
TLYBFC-SKJ-JSH-PA-8G
|
TLYBFC-SKJ-JSH-PA-8B
|
8
|
1/4
|
11.8±0.30
|
45
|
100
|
|
TLYBFC-SKJ-JSH-PA-10G
|
TLYBFC-SKJ-JSH-PA-10B
|
10
|
5/16
|
14.5±0.30
|
55
|
50
|
|
TLYBFC-SKJ-JSH-PA-12G
|
TLYBFC-SKJ-JSH-PA-12B
|
12
|
3/8
|
16.8±0.35
|
65
|
50
|
|
TLYBFC-SKJ-JSH-PA-15G
|
TLYBFC-SKJ-JSH-PA-15B
|
15
|
1/2
|
20.2±0.35
|
85
|
50
|
|
TLYBFC-SKJ-JSH-PA-20G
|
TLYBFC-SKJ-JSH-PA-20B
|
20
|
3/4
|
25.0±0.40
|
100
|
50
|
|
TLYBFC-SKJ-JSH-PA-25G
|
TLYBFC-SKJ-JSH-PA-25B
|
25
|
1
|
30.7±0.45
|
120
|
50
|
|
TLYBFC-JSH-PA-32G
|
TLYBFC-SKJ-JSH-PA-32B
|
32
|
1 1/4
|
38.6±0.50
|
150
|
25
|
|
TLYBFC-SKJ-JSH-PA-38G
|
TLYBFC-SKJ-JSH-PA-38B
|
38
|
1 1/2
|
44.6±0.60
|
180
|
25
|
|
TLYBFC-SKJ-JSH-PA-51G
|
TLYBFC-SKJ-JSH-PA-51B
|
51
|
2
|
59.0±1.00
|
220
|
20
|
|
TLYBFC-SKJ-JSH-PA-64G
|
TLYBFC-SKJ-JSH-PA-64B
|
64
|
2 1/2
|
73.5±1.50
|
310
|
10
|
|
TLYBFC-SKJ-JSH-PA-75G
|
TLYBFC-SKJ-JSH-PA-75B
|
75
|
3
|
83.5±2.00
|
350
|
10
|
|
TLYBFC-SKJ-JSH-PA-100G
|
TLYBFC-SKJ-JSH-PA-100B
|
100
|
4
|
109.5±3.00
|
410
|
10
|
|
TLYBFC-SKJ-JSH-PA-125G
|
TLYBFC-SKJ-JSH-PA-125B
|
125
|
5
|
135.5±3.00
|
460
|
5
|
|
TLYBFC-SKJ-JSH-PA-150G
|
TLYBFC-SKJ-JSH-PA-150B
|
150
|
6
|
161.5±4.00
|
500
|
5
|
