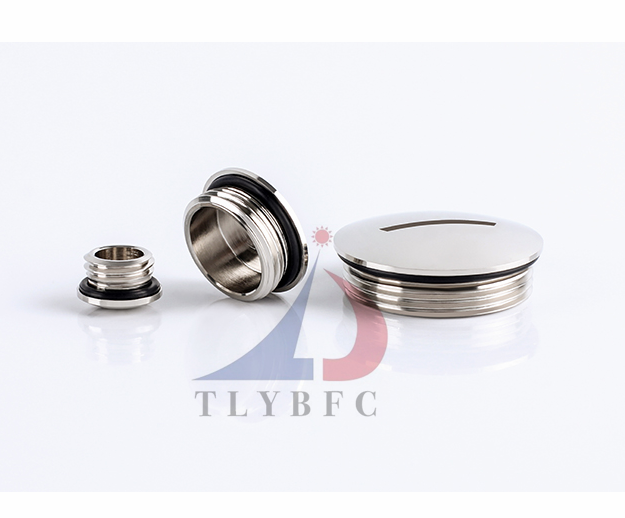

产品材质： 采用304不锈钢制成。
产品规格：公制(M)、德制（PG），其他螺纹规格可定制。
工作温度： -40℃至+100℃，短时可达+120℃。
|
产品型号
|
螺纹规格
|
螺纹外径
|
螺纹长度 L1
|
高度
|
扳手尺寸
|
包装数量
|
TLYBFC-DPM.C-M10
|
M10X1.0
|
10
|
6
|
9
|
12
|
200
|
TLYBFC-DPM.C-M12
|
M12X1.5
|
12
|
6
|
9
|
14
|
200
|
TLYBFC-DPM.C-M16
|
M16X1.5
|
16
|
7
|
10
|
18
|
100
|
TLYBFC-DPM.C-M18
|
M18X1.5
|
18
|
7
|
10
|
21
|
100
|
TLYBFC-DPM.C-M20
|
M20X1.5
|
20
|
7
|
10
|
23
|
100
|
TLYBFC-DPM.C-M22
|
M22X1.5
|
22
|
7
|
10
|
25
|
100
|
TLYBFC-DPM.C-M24
|
M24X1.5
|
24
|
7
|
10
|
27
|
100
|
TLYBFC-DPM.C-M25
|
M25X1.5
|
25
|
7
|
10
|
28
|
100
|
TLYBFC-DPM.C-M27
|
M27X2.0
|
27
|
7
|
11
|
30
|
100
|
TLYBFC-DPM.C-M30
|
M30X2.0
|
30
|
7
|
11
|
33
|
100
|
TLYBFC-DPM.C-M32
|
M32X1.5
|
32
|
8
|
12
|
35
|
100
|
TLYBFC-DPM.C-M33
|
M33X2.0
|
33
|
8
|
12
|
36
|
100
|
TLYBFC-DPM.C-M36
|
M36X2.0
|
36
|
8
|
12
|
39
|
50
|
TLYBFC-DPM.C-M40
|
M40X1.5
|
40
|
9
|
15
|
44
|
50
|
TLYBFC-DPM.C-M42
|
M42X2.0
|
42
|
9
|
15
|
46
|
50
|
TLYBFC-DPM.C-M48
|
M48X2.0
|
48
|
9
|
15
|
52
|
25
|
TLYBFC-DPM.C-M50
|
M50X1.5
|
50
|
9
|
15
|
54
|
25
|
TLYBFC-DPM.C-M56
|
M56X2.0
|
56
|
9
|
15
|
60
|
25
|
TLYBFC-DPM.C-M63
|
M63X1.5
|
63
|
10
|
16
|
67
|
20
|
TLYBFC-DPM.C-M64
|
M64X2.0
|
64
|
10
|
16
|
68
|
20
|
|
产品型号
|
螺纹规格
|
螺纹外径
|
螺纹长度 L1
|
高度
|
扳手尺寸
|
包装数量
|
TLYBFC-DPM.C-PG07
|
PG7
|
12.5
|
6
|
9
|
14
|
200
|
TLYBFC-DPM.C-PG09
|
PG9
|
15.2
|
7
|
10
|
18
|
200
|
TLYBFC-DPM.C-PG11
|
PG11
|
18.6
|
7
|
10
|
21
|
100
|
TLYBFC-DPM.C-PG13.5
|
PG13.5
|
20.4
|
7
|
10
|
23
|
100
|
TLYBFC-DPM.C-PG16
|
PG16
|
22.5
|
7
|
10
|
25
|
100
|
TLYBFC-DPM.C-PG21
|
PG21
|
28.3
|
7
|
11
|
31
|
50
|
TLYBFC-DPM.C-PG29
|
PG29
|
37
|
8
|
12
|
40
|
50
|
TLYBFC-DPM.C-PG36
|
PG36
|
47
|
9
|
15
|
50
|
50
|
TLYBFC-DPM.C-PG42
|
PG42
|
54
|
9
|
16
|
57
|
25
|
TLYBFC-DPM.C-PG48
|
PG48
|
59.3
|
10
|
16
|
64
|
20
|
1.产品简述:
包塑金属软管是在不锈钢软管和镀锌金属软管的管壁上，沿着管壁芯的凹凸面包覆一层电缆用聚氯乙烯材
料而制成。由于包塑金属软管重量轻、柔性优良、与附件的连接强度，电器性能及耐油、防溅水等优点，被广泛应用于电力、化工、冶金、轻工、机械等行业，
包塑软管规格从6mm到150mm，颜色为黑色或者灰色，特殊规格、颜色可以定做。
2. 产品特性:
产品材质: （内层）采用不锈钢软管或镀锌软管及特殊绝缘处理；（外层）采用PVC原料（抗紫外线、防老化）
产品颜色: 黑色、灰色 其它颜色可选
工作温度: -25℃~+80℃
产品特性: 1、包塑软管有极佳之防水、绝缘性，抗拉性。
2、包塑软管表面采用PVC材料，且PVC塑料中添加了防火阻燃剂。
3、包塑软管结构为单扣和双扣型，增加抗拉强度、不容易折断或变形。
4、包塑软管弯曲性能好，内部平滑构造，在穿引电线电缆时容易通过。
5、包塑软管防水、防油、防腐蚀，密封性好。产品美观，结构紧密，广泛应用于精密仪器仪表配线，电力，电线，塑料，橡胶等行业的电线及电器保护。
3.应用领域:
铁路，机车，交通系统工程，空调，各种机械，自动化控制设备，发电厂，化工，输配电系统，通信系统，船舶，大厦，厂房内及屋外露出部分之配线保护。
4.产品用途:
保护电线电缆以及达到绝缘、防水、并可增进线缆弯曲美观。
PVC包塑
|
灰色编号
|
黑色编号
|
公称内径
|
英制规格
|
外径及允许偏差
|
自然弯曲半径
|
包装数量
|
|
TLYBFC-BSJ-JSH-PVC-6G
|
TLYBFC-JSH-PVC-6B
|
6
|
3/16
|
9.00±0.4
|
40
|
100
|
|
TLYBFC-BSJ-JSH-PVC-8G
|
TLYBFC-JSH-PVC-8B
|
8
|
1/4
|
11.8±0.4
|
45
|
100
|
|
TLYBFC-BSJ-JSH-PVC-10G
|
TLYBFC-JSH-PVC-10B
|
10
|
5/16
|
14.5±04
|
55
|
50
|
|
TLYBFC-BSJ-JSH-PVC-12G
|
TLYBFC-JSH-PVC-12B
|
12
|
3/8
|
16.8±0.5
|
65
|
50
|
|
TLYBFC-BSJ-JSH-PVC-15G
|
TLYBFC-JSH-PVC-15B
|
15
|
1/2
|
20.2±0.5
|
85
|
50
|
|
TLYBFC-BSJ-JSH-PVC-20G
|
TLYBFC-JSH-PVC-20B
|
20
|
3/4
|
25.0±0.5
|
100
|
50
|
|
TLYBFC-BSJ-JSH-PVC-25G
|
TLYBFC-JSH-PVC-25B
|
25
|
1
|
30.7±0.5
|
120
|
50
|
|
TLYBFC-BSJ-JSH-PVC-32G
|
TLYBFC-JSH-PVC-32B
|
32
|
1 1/4
|
38.6±0.5
|
150
|
25
|
|
TLYBFC-BSJ-JSH-PVC-38G
|
TLYBFC-JSH-PVC-38B
|
38
|
1 1/2
|
44.6±0.6
|
180
|
25
|
|
TLYBFC-BSJ-JSH-PVC-51G
|
TLYBFC-JSH-PVC-51B
|
51
|
2
|
59.0±1.0
|
220
|
20
|
|
TLYBFC-BSJ-JSH-PVC-64G
|
TLYBFC-JSH-PVC-64B
|
64
|
2 1/2
|
73.5±1.5
|
310
|
10
|
|
TLYBFC-BSJ-JSH-PVC-75G
|
TLYBFC-JSH-PVC-75B
|
75
|
3
|
83.5±2.0
|
350
|
10
|
|
TLYBFC-BSJ-JSH-PVC-100G
|
TLYBFC-JSH-PVC-100B
|
100
|
4
|
109.5±3.0
|
410
|
10
|
|
TLYBFC-BSJ-JSH-PVC-125G
|
TLYBFC-JSH-PVC-125B
|
125
|
5
|
135.5±3.0
|
460
|
5
|
|
TLYBFC-BSJ-JSH-PVC-150G
|
TLYBFC-JSH-PVC-150B
|
150
|
6
|
161.5±4.0
|
500
|
5
|
PU包塑
|
灰色编号
|
黑色编号
|
公称内径
|
英制规格
|
外径及允许偏差
|
自然弯曲半径
|
包装数量
|
|
TLYBFC-BSJ-JSH-PU-6G
|
TLYBFC-JSH-PU-6B
|
6
|
3/16
|
9.00±0.4
|
40
|
100
|
|
TLYBFC-BSJ-JSH-PU-8G
|
TLYBFC-JSH-PU-8B
|
8
|
1/4
|
11.8±0.4
|
45
|
100
|
|
TLYBFC-BSJ-JSH-PU-10G
|
TLYBFC-JSH-PU-10B
|
10
|
5/16
|
14.5±0.4
|
55
|
50
|
|
TLYBFC-BSJ-JSH-PU-12G
|
TLYBFC-JSH-PU-12B
|
12
|
3/8
|
16.8±0.5
|
65
|
50
|
|
TLYBFC-BSJ-JSH-PU-15G
|
TLYBFC-JSH-PU-15B
|
15
|
1/2
|
20.2±0.5
|
85
|
50
|
|
TLYBFC-BSJ-JSH-PU-20G
|
TLYBFC-JSH-PU-20B
|
20
|
3/4
|
25.0±0.5
|
100
|
50
|
|
TLYBFC-BSJ-JSH-PU-25G
|
TLYBFC-JSH-PU-25B
|
25
|
1
|
30.7±0.5
|
120
|
50
|
|
TLYBFC-BSJ-JSH-PU-32G
|
TLYBFC-JSH-PU-32B
|
32
|
1 1/4
|
38.6±0.5
|
150
|
25
|
|
TLYBFC-BSJ-JSH-PU-38G
|
TLYBFC-JSH-PU-38B
|
38
|
1 1/2
|
44.6±0.6
|
180
|
25
|
|
TLYBFC-BSJ-JSH-PU-51G
|
TLYBFC-JSH-PU-51B
|
51
|
2
|
59.0±1.0
|
220
|
20
|
|
TLYBFC-BSJ-JSH-PU-64G
|
TLYBFC-JSH-PU-64B
|
64
|
2 1/2
|
73.5±1.5
|
310
|
10
|
|
TLYBFC-BSJ-JSH-PU-75G
|
TLYBFC-JSH-PU-75B
|
75
|
3
|
83.5±2.0
|
350
|
10
|
|
TLYBFC-BSJ-JSH-PU-100G
|
TLYBFC-JSH-PU-100B
|
100
|
4
|
109.5±3.0
|
410
|
10
|
|
TLYBFC-BSJ-JSH-PU-125G
|
TLYBFC-JSH-PU-125B
|
125
|
5
|
135.5±3.0
|
460
|
5
|
|
TLYBFC-BSJ-JSH-PU-150G
|
TLYBFC-JSH-PU-150B
|
150
|
6
|
161.5±4.0
|
500
|
5
|
PA包塑
|
灰色编号
|
黑色编号
|
公称内径
|
英制规格
|
外径及允许偏差
|
自然弯曲半径
|
包装数量
|
|
TLYBFC-BSJ-JSH-PA-6G
|
TLYBFC-JSH-PA-6B
|
6
|
3/16
|
9.00±0.25
|
40
|
100
|
|
TLYBFC-BSJ-JSH-PA-8G
|
TLYBFC-JSH-PA-8B
|
8
|
1/4
|
11.8±0.30
|
45
|
100
|
|
TLYBFC-BSJ-JSH-PA-10G
|
TLYBFC-JSH-PA-10B
|
10
|
5/16
|
14.5±0.30
|
55
|
50
|
|
TLYBFC-BSJ-JSH-PA-12G
|
TLYBFC-JSH-PA-12B
|
12
|
3/8
|
16.8±0.35
|
65
|
50
|
|
TLYBFC-BSJ-JSH-PA-15G
|
TLYBFC-JSH-PA-15B
|
15
|
1/2
|
20.2±0.35
|
85
|
50
|
|
TLYBFC-BSJ-JSH-PA-20G
|
TLYBFC-JSH-PA-20B
|
20
|
3/4
|
25.0±0.40
|
100
|
50
|
|
TLYBFC-BSJ-JSH-PA-25G
|
TLYBFC-JSH-PA-25B
|
25
|
1
|
30.7±0.45
|
120
|
50
|
|
TLYBFC-BSJ-JSH-PA-32G
|
TLYBFC-JSH-PA-32B
|
32
|
1 1/4
|
38.6±0.50
|
150
|
25
|
|
TLYBFC-BSJ-JSH-PA-38G
|
TLYBFC-JSH-PA-38B
|
38
|
1 1/2
|
44.6±0.60
|
180
|
25
|
|
TLYBFC-BSJ-JSH-PA-51G
|
TLYBFC-JSH-PA-51B
|
51
|
2
|
59.0±1.00
|
220
|
20
|
|
TLYBFC-BSJ-JSH-PA-64G
|
TLYBFC-JSH-PA-64B
|
64
|
2 1/2
|
73.5±1.50
|
310
|
10
|
|
TLYBFC-BSJ-JSH-PA-75G
|
TLYBFC-JSH-PA-75B
|
75
|
3
|
83.5±2.00
|
350
|
10
|
|
TLYBFC-BSJ-JSH-PA-100G
|
TLYBFC-JSH-PA-100B
|
100
|
4
|
109.5±3.00
|
410
|
10
|
|
TLYBFC-BSJ-JSH-PA-125G
|
TLYBFC-JSH-PA-125B
|
125
|
5
|
135.5±3.00
|
460
|
5
|
|
TLYBFC-BSJ-JSH-PA-150G
|
TLYBFC-JSH-PA-150B
|
150
|
6
|
161.5±4.00
|
500
|
5
|
