螺牙规格 : 公制牙Ｍ、德制牙ＰＧ、英制牙Ｇ及美制牙NPT

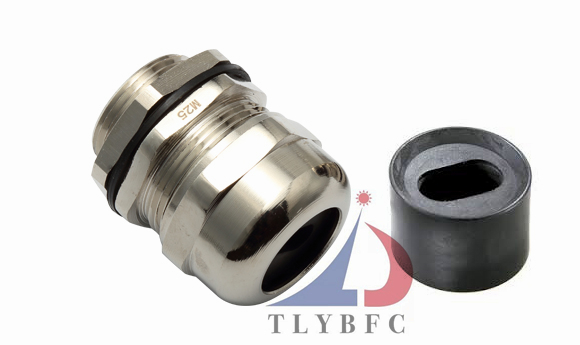

產品說明 : 本款专为扁线而设计的电线电缆固定头，其合身的功能可以解决一般圆形密封孔所无法达
到的密封性，使的扁线出线也能有完全的密封性与优异的防水性。本产品全数通过1000小时抗UV耐
候实验且防水与抗拉力功能不变。产品有耐酸碱、耐化学物质与一般溶剂等抗腐蚀特性，全方位的产品尺寸可广泛应用于各个领域的出线孔上。
防护等级 ：在规定的卡口范围内，并使用O形密封圈旋紧迫紧头，达到IP68-5Bar
工作温度 ：-40℃~＋100℃短时可达＋120℃
材 質 : A.C.F 部份以铜镀镍制成，E 部份以 UL 认可之尼龙 PA66 制成 ( 防火等级 UL 94V-2 )，B及D部分採用EPDM耐候橡胶制成。 安装方法 ：
铜镀镍防水接头出线口一端可将进出电缆锁紧并起到防水防尘、防震动的作用，另一端可接入设备箱体上，也可以根据选用螺纹。接入进出口为
内螺纹的电动设备上。
|
产品型号
|
螺牙规格
|
电缆外径
|
螺纹外径
|
螺纹长度
|
扳手径
|
包装数量
|
|
TLYBFZ-M12
|
M12X1.5
|
2.3X7.1
|
12
|
8
|
27/27
|
10
|
|
TLYBFZ-M16
|
M16X1.5
|
6X10.0
|
16
|
9
|
22/22
|
10
|
|
TLYBFZ-M20
|
M20X1.5
|
5X11.5
|
20
|
10
|
24/24
|
10
|
|
TLYBFZ-M20WE
|
M20X1.5
|
6.5X12.0
|
20
|
10
|
26/26
|
10
|
|
TLYBFZ-M20RT
|
M20X1.5
|
6X14.0
|
20
|
10
|
26/26
|
10
|
|
TLYBFZ-M20TY
|
M20X1.5
|
7X12.0
|
20
|
10
|
26/26
|
10
|
|
TLYBFZ-M20UP
|
M20X1.5
|
7X14.0
|
20
|
10
|
26/26
|
10
|
|
TLYBFZ-M25
|
M25X1.5
|
6X14.0
|
25
|
12
|
32/32
|
10
|
|
TLYBFZ-M25FZ
|
M25X1.5
|
7X14.0
|
25
|
12
|
32/32
|
10
|
|
TLYBFZ-M32
|
M32X1.5
|
8X22.0
|
32
|
13
|
41/41
|
10
|
|
TLYBFZ-M40
|
M40X1.5
|
10.0X28.5
|
40
|
15
|
50/50
|
5
|
|
TLYBFZ-M40FZ
|
M40X1.5
|
5.5X29
|
40
|
15
|
50/50
|
5
|
|
产品型号
|
螺牙规格
|
电缆外径
|
螺纹外径
|
螺纹长度
|
扳手径
|
包装数量
|
|
TLYBFZ-PG07
|
PG07
|
2.3X7.1
|
12.5
|
8
|
17/17
|
10
|
|
TLYBFZ-PG09
|
PG09
|
2.3X7.1
|
15.2
|
8
|
18/17
|
10
|
|
TLYBFZ-PG11
|
PG11
|
6X10.0
|
18.6
|
9
|
22/22
|
10
|
|
TLYBFZ-PG13.5
|
PG13.5
|
5X11.5
|
20.4
|
10
|
24/24
|
10
|
|
TLYBFZ-PG16
|
PG16
|
6.5X12.0
|
22.5
|
10
|
26/26
|
10
|
|
TLYBFZ-PG16TR
|
PG16
|
6X14.0
|
22.5
|
10
|
26/26
|
10
|
|
TLYBFZ-PG16UW
|
PG16
|
7X12.0
|
22.5
|
10
|
26/26
|
10
|
|
TLYBFZ-PG16MT
|
PG16
|
7X14.0
|
22.5
|
10
|
26/26
|
10
|
|
TLYBFZ-PG21
|
PG21
|
6X14.0
|
28.3
|
12
|
32/32
|
10
|
|
TLYBFZ-PG21FZ
|
PG21
|
7X14.0
|
28.3
|
12
|
32/32
|
10
|
|
TLYBFZ-PG29
|
PG29
|
8X22.0
|
37
|
13
|
41/41
|
10
|
|
TLYBFZ-PG36
|
PG36
|
10.0X28.5
|
47
|
15
|
50/50
|
5
|
|
TLYBFZ-PG36FZ
|
PG36
|
5.5X29
|
47
|
15
|
50/50
|
5
|
|
产品型号
|
螺牙规格
|
电缆外径
|
螺纹外径
|
螺纹长度
|
扳手径
|
包装数量
|
|
TLYBFZ-G（PF）1/4
|
G（PF）1/4
|
2.3X7.1
|
13.15
|
8
|
17/17
|
10
|
|
TLYBFZ-G（PF）3/8
|
G（PF）3/8
|
6X10.0
|
16.66
|
9
|
22/22
|
10
|
|
TLYBFZ-G（PF）1/2
|
G（PF）1/2
|
6.5X12.0
|
20.95
|
10
|
26/26
|
10
|
|
TLYBFZ-G（PF）1/2FH
|
G（PF）1/2
|
6X14.0
|
20.95
|
10
|
26/26
|
10
|
|
TLYBFZ-G（PF）1/2PB
|
G（PF）1/2
|
7X12.0
|
20.95
|
10
|
26/26
|
10
|
|
TLYBFZ-G（PF）1/2KL
|
G（PF）1/2
|
7X14.0
|
20.95
|
10
|
26/26
|
10
|
|
TLYBFZ-G（PF）3/4
|
G（PF）3/4
|
6X14.0
|
26.44
|
12
|
32/32
|
10
|
|
TLYBFZ-G（PF）3/4FZ
|
G（PF）3/4
|
7X14.0
|
26.44
|
12
|
32/32
|
10
|
|
TLYBFZ-G（PF）1"
|
G（PF）1"
|
8X22.0
|
33.25
|
13
|
41/41
|
10
|
|
TLYBFZ-G（PF）1 1/4
|
G（PF）1 1/4
|
10.0X28.5
|
41.91
|
15
|
50/50
|
5
|
|
TLYBFZ-G（PF）1 1/4
|
G（PF）1 1/4
|
5.5X29.0
|
41.91
|
15
|
50/50
|
5
|
|
产品型号
|
螺牙规格
|
电缆外径
|
螺纹外径
|
螺纹长度
|
扳手径
|
包装数量
|
|
TLYBFZ-NPT3/8
|
NPT3/8
|
6X10.0
|
17.05
|
13
|
22
|
10
|
|
TLYBFZ-NPT1/2
|
NPT 1/2
|
6.5X12.0
|
21.22
|
13
|
26
|
10
|
|
TLYBFZ-NPT1/2VR
|
NPT1/2
|
6X14.0
|
21.22
|
13
|
26
|
10
|
|
TLYBFZ-NPT1/2KP
|
NPT1/2
|
7X12.0
|
21.22
|
13
|
26
|
10
|
|
TLYBFZ-NPT1/2SM
|
NPT1/2
|
7X14
|
21.22
|
13
|
26
|
10
|
|
TLYBFZ-NPT3/4
|
NPT3/4
|
6X14.0
|
26.57
|
14
|
32
|
10
|
|
TLYBFZ-NPT3/4FZ
|
NPT3/4
|
7X14.0
|
26.57
|
14
|
32
|
10
|
|
TLYBFZ-NPT1"
|
NPT1"
|
8X22.0
|
33.23
|
15
|
41
|
10
|
|
TLYBFZ-NPT1 1/4
|
NPT1 1/4
|
10X28.5
|
41.98
|
15
|
50
|
5
|
|
TLYBFZ-NPT1 1/4
|
NPT1 1/4
|
5.5X29.0
|
41.98
|
15
|
50
|
5
|
