产品特性
内锁扣和本体特殊设计，装卸只需插拨，无需工具
产品描述
产品材质：PA尼龙（polyamide）黄铜镀镍螺纹制成。

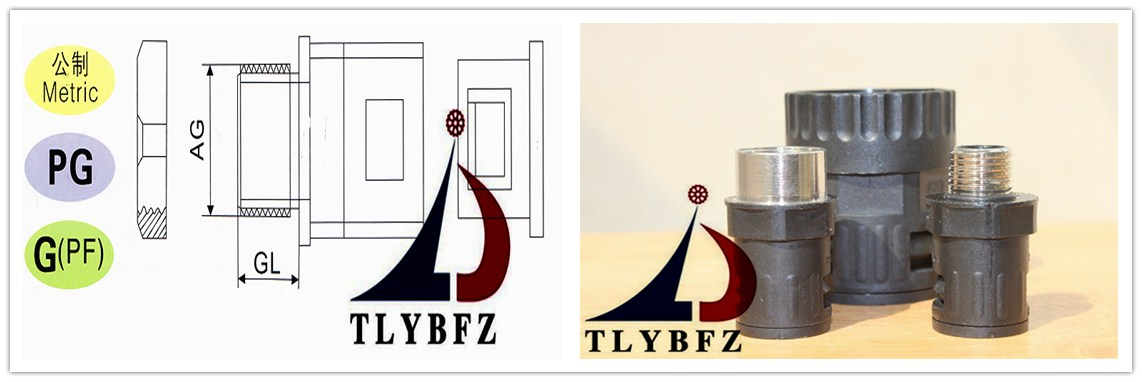

螺纹规格：德制螺纹（PG）公制螺纹（Metric）
工作温度： -40~＋120℃
产品认证： 欧盟环保ROHS
阻燃等级：( UL94-V0/UL94-V2)须备注阻燃，一般不阻燃。
防护等级：IP68，使用适合的密封圈
颜 色： 黑色、灰色，其他颜色可以定做

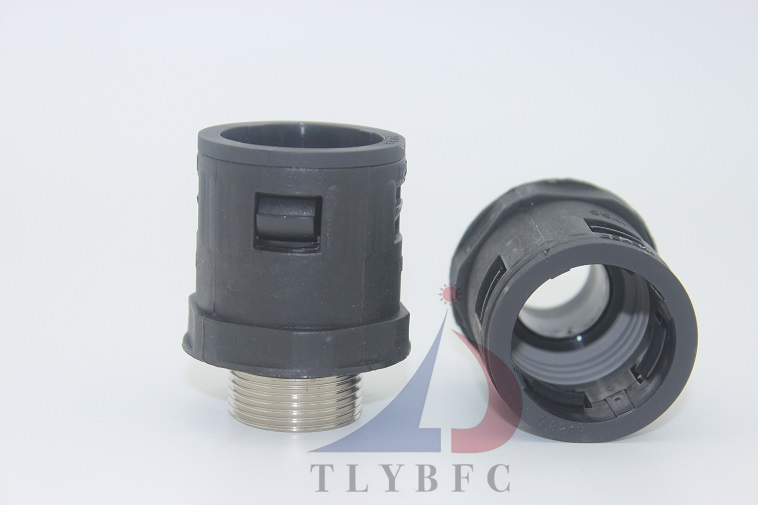

使用方法：TLYBFC塑料软管直接头是塑料软管的配套产品，可选用对应直接头的螺纹外径尺寸，对设备箱开孔，把接头接入设备箱体上；也可根据选用螺纹直接头接入进出口为内螺纹的电动设备上，只需将塑料软管插入接口即可。
|
产品型号 深灰色：G 黑色:B
|
螺纹规格
|
适配软管
|
螺纹外径
|
螺纹长度
|
孔径
|
外径
|
长度
|
扳手尺寸
|
包装数量
|
|
TLYBFC-JSLWW-M12 (G、B)
|
M12X1.5
|
AD10
|
12
|
10
|
7
|
17
|
37.5
|
18
|
50
|
|
TLYBFC-JSLWW-M12H (G、B)
|
M12X1.5
|
AD13
|
12
|
10
|
7
|
20
|
40
|
22
|
50
|
|
TLYBFC-JSLWW-M16 (G、B)
|
M16X1.5
|
AD13
|
16
|
12
|
10
|
23
|
36
|
22
|
50
|
|
TLYBFC-JSLWW-M16H (G、B)
|
M16X1.5
|
AD15.8
|
16
|
12
|
10
|
26
|
43.5
|
25
|
50
|
|
TLYBFC-JSLWW-M20 (G、B)
|
M20X1.5
|
AD15.8
|
20
|
12
|
14.5
|
26
|
46.5
|
26
|
25
|
|
TLYBFC-JSKWW-M20H (G、B)
|
M20X1.5
|
AD18.5
|
20
|
12
|
15
|
29.5
|
46.5
|
31
|
25
|
|
TLYBFC-JSLWW-M25 (G、B)
|
M25X1.5
|
AD21.2
|
25
|
13
|
16
|
29.5
|
49
|
31
|
20
|
|
TLYBFC-JSLWW-M25H (G、B)
|
M25X1.5
|
AD28.5
|
25
|
13
|
18
|
37
|
50
|
39
|
20
|
|
TLYBFC-JSLWW-M32 (G、B)
|
M32X1.5
|
AD28.5
|
32
|
14
|
23.5
|
37
|
53
|
39
|
10
|
|
TLYBFC-JSLWW-M32H (G、B)
|
M32X1.5
|
AD34.5
|
32
|
14
|
24
|
44
|
57
|
46
|
10
|
|
TLYBFC-JSLWW-M40 (G、B)
|
M40X1.5
|
AD34.5
|
40
|
17
|
28
|
44
|
60
|
46
|
10
|
|
TLYBFC-JSLWW-M40 (G、B)
|
M40X1.5
|
AD42.5
|
40
|
17
|
32
|
52
|
61
|
55
|
10
|
|
TLYBFC-JSLWW-M50 (G、B)
|
M50X1.5
|
AD42.5
|
50
|
17
|
36.5
|
52
|
61
|
55
|
5
|
|
TLYBFCJSLWW-M50 (G、B)
|
M50X1.5
|
AD54.5
|
50
|
17
|
43
|
64
|
69
|
70
|
5
|
|
TLYBFC-JSLWW-M63 (G、B)
|
M63X1.5
|
AD54.5
|
63
|
17
|
48
|
64
|
69
|
70
|
5
|
|
TLYBFC-JSLWW-M20 (G、B)
|
M20X1.5
|
AD21.2
|
20
|
13
|
15
|
29.5
|
49
|
31
|
25
|
PG德制牙
|
产品型号 深灰色：G 黑色：B
|
螺纹规格
|
适配软管
|
螺纹外径
|
螺纹长度
|
孔径
|
外径
|
长度
|
扳手尺寸
|
包装数量
|
|
TLYBFC-JSLWW-PG07 （G、B）
|
PG7
|
AD10
|
12.5
|
10
|
7
|
17
|
37.5
|
18
|
50
|
|
TLYBFC-JSLWW-PG09 （G、B）
|
PG9
|
AD13
|
15.2
|
12
|
10
|
20
|
42
|
22
|
50
|
|
TLYBFC-JSLWW-PG11 （G、B）
|
PG11
|
AD15.8
|
18.6
|
12
|
11
|
23
|
43.5
|
25
|
50
|
|
TLYBFC-JSLWW-PG13.5 （G、B）
|
PG13.5
|
AD18.5
|
20.4
|
12
|
14.5
|
26
|
46.5
|
26
|
25
|
|
TLYBFC-JSLWW-PG16 （G、B）
|
PG16
|
AD21.2
|
22.5
|
13
|
16
|
29.5
|
50
|
31
|
25
|
|
TLYBFC-JSLWW-PG21 （G、B）
|
PG21
|
AD28.5
|
28.3
|
14
|
20
|
37
|
53
|
39
|
20
|
|
TLYBFC-JSLWW-PG29 （G、B）
|
PG29
|
AD34.5
|
37
|
14
|
27.5
|
44
|
57
|
46
|
10
|
|
TLYBFC-JSLWW-PG36 （G、B）
|
PG36
|
AD42.5
|
47
|
17
|
36.5
|
52
|
61
|
55
|
10
|
|
TLYBFC-JSLWW-PG48 （G、B）
|
PG48
|
AD54.5
|
59.3
|
17
|
48
|
64
|
69
|
70
|
5
|
